Ce que fait QUANTIFLUID aujourd'hui, et ce qui arrive
Chaque fonction porte une étiquette : Disponible dans la version actuelle, ou En développement. Nous ne présentons comme disponible que ce qui l'est réellement.
Métrés Disponible
Mesurez rapidement les réseaux et les éléments techniques directement sur le plan.
- Ouverture de plans PDF d'une ou plusieurs pages, affichage fluide des grands formats
- Calibration de l'échelle sur une cote connue, page par page
- Trois gestes de relevé : réseau (linéaire), surface, comptage d'équipements
- Accrochage aux extrémités des traits du plan sur les PDF vectoriels
- Mesure de distance libre, sélection multiple, suppression et annulation
- Enregistrement du métré pour le reprendre plus tard

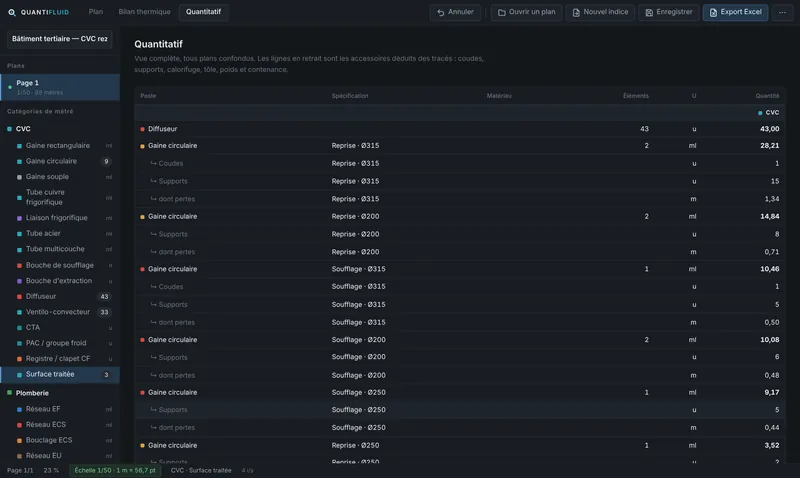

Quantitatifs Disponible
Les métrés deviennent un quantitatif structuré, par lot et par poste, mis à jour à chaque tracé.
- Accessoires déduits du tracé : coudes, tés de piquage, supports au pas du lot
- Chutes verticales, pertes de coupe, calorifuge
- Tôle développée et à approvisionner, poids de tôle et de tube, contenance en eau
- Chaque ligne reste reliée aux éléments du plan qui la composent

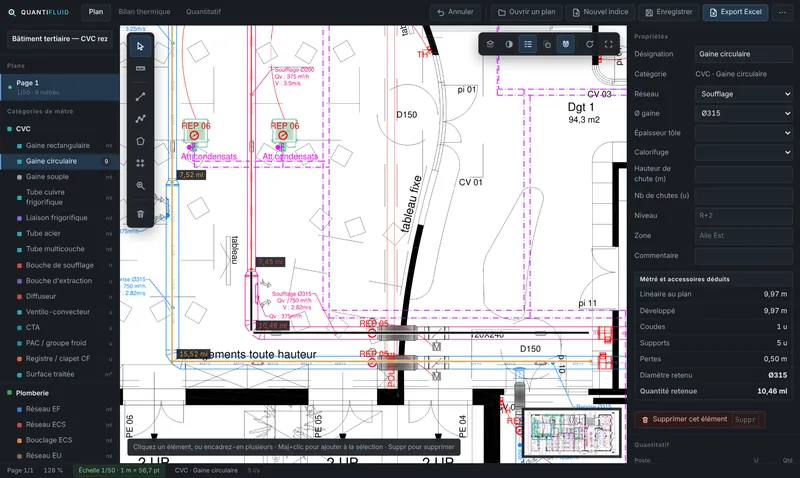

CVC Disponible
Chauffage, climatisation, ventilation : les réseaux et les équipements du lot.
- Gaines rectangulaires
- Gaines circulaires
- Gaines souples
- Tube cuivre frigorifique
- Liaisons frigorifiques
- Tube acier
- Tube multicouche
- Bouches de soufflage et d'extraction
- Diffuseurs
- Ventilo-convecteurs
- CTA
- PAC et groupes froids
- Registres et clapets coupe-feu
- Surfaces traitées

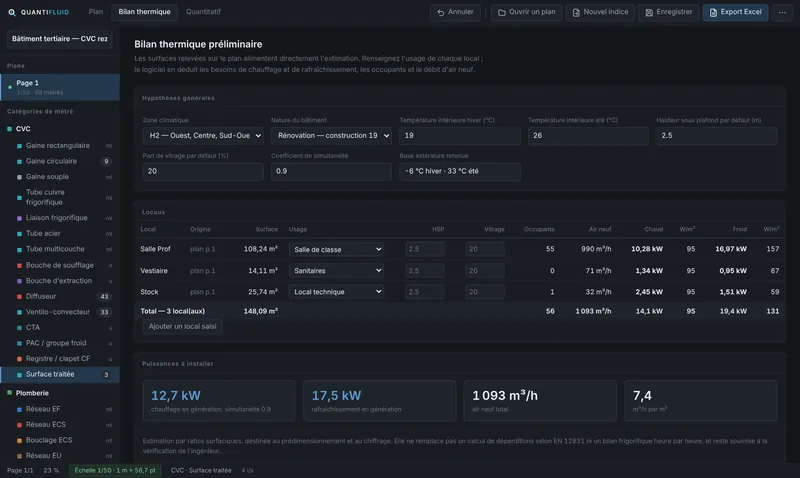

Bilan thermique préliminaire Disponible
Les surfaces relevées alimentent une estimation par ratios des besoins de chauffage, de rafraîchissement et d'air neuf. C'est un outil de prédimensionnement : il ne remplace ni un calcul de déperditions selon la norme EN 12831, ni un bilan frigorifique détaillé.
Plomberie Disponible
Canalisations, appareils, équipements et accessoires du lot plomberie-sanitaire.
- Réseau eau froide
- Réseau eau chaude sanitaire
- Bouclage ECS
- Eaux usées
- Eaux vannes
- Eaux pluviales
- Lavabos et vasques
- WC
- Douches
- Éviers
- Urinoirs
- Robinetterie
- Siphons de sol
- Production d'ECS
Un lot électricité (chemins de câbles, appareillage, luminaires) est également fourni pour les études qui le demandent.
Analyse de plans
QUANTIFLUID lit les traits des plans PDF vectoriels. Deux outils d'analyse en tirent déjà parti ; d'autres sont en préparation.
Comptage automatique par le tracé Disponible
Cliquez un symbole : toutes ses occurrences identiques sont retrouvées, sur toutes les pages et dans toutes les orientations. Les variantes proches sont signalées à part, et rien n'entre dans le quantitatif sans validation.
Comparaison de deux indices Disponible
Recalage automatique des plans, report des métrés, repérage de ce qui a disparu ou apparu.
Analyse automatique En développement
- Reconnaissance des plans scannés (image) et lecture du texte
- Lecture de la légende et identification automatique des éléments techniques
- Suivi automatique d'un réseau à partir d'un tronçon
- Détection des locaux
Exports
| Format | Contenu | État |
|---|---|---|
| Excel (.xlsx) | Synthèse, quantitatif, détail de chaque métré, bilan thermique, écart d'indice, hypothèses de calcul | Disponible |
| DPGF | Cadre de DPGF prêt à chiffrer, inclus dans le classeur Excel | Disponible |
| DPGF du client | Remplissage du cadre de DPGF fourni par le maître d'œuvre | En développement |
| CSV | Export du quantitatif en fichier texte pour d'autres logiciels | En développement |
| Plan annoté et quantitatif mis en page | En développement | |
| Données pour CCTP | Préparation des données descriptives à partir du quantitatif | En développement |
Ce qu'il faut savoir avant de commencer
- Le comptage automatique et la comparaison d'indices demandent un PDF vectoriel (exporté d'un logiciel de CAO). Sur un plan scanné, le relevé manuel reste disponible.
- Les formats DWG et IFC ne sont pas lus : exportez vos plans en PDF.
- Le logiciel fonctionne sous Windows 10 et 11.
- Les quantités issues d'un relevé sur plan sont une aide à l'étude et au chiffrage ; elles restent à vérifier par l'ingénieur ou le chargé d'affaires.
Essayez QUANTIFLUID sur votre prochain dossier
La vente des licences ouvre prochainement. D'ici là, nous vous présentons le logiciel sur un de vos plans.
